المعيار الروسي GOST لأنابيب GRP: رؤى أساسية من TU 2296-001-30372160…

في قطاع خطوط الأنابيب غير المعدنية للنفط والغاز، يعمل السوق الروسي ضمن إطار مواصفات تقنية مميز. تفحص هذه المقالة المواصفات التقنية لأنابيب GRP بعلامة ACPT (TU 2296-001-30372160-2016) الصادرة عن Tatneft-Presscomposite، محلّلة متطلبات أنابيب الخطوط والإنتاج والأغلفة من البلاستيك المعزّز بالألياف الزجاجية، ومواءمتها مع المعايير الدولية.

1. نطاق المنتج والتطبيقات

تغطي المواصفة أنابيب مركّبة بوليمرية ACPT (Advanced Composite Pipe Technology) — منتجات لدائن حرارية التصلب قائمة على أنظمة راتنج إيبوكسي مصلّبة بمصلّبات أمينية وأنهيدريدية، ومعزّزة بخيوط ألياف زجاجية (roving).

تطبيقات أسفل البئر تشمل:

آبار حقن للحفاظ على ضغط المكمن
آبار إنتاج بمضخات قضبان أو ESP أو لولبية
آبار التخلص من النفايات الكيميائية
آبار المراقبة

تطبيقات خطوط الأنابيب السطحية:

خطوط تجميع النفط لمستحلبات الخام والنفط المشبع بالغاز والمكثفات (بما في ذلك H2S/CO2 المرتفع)
خطوط حقن مياه عالية ومنخفضة الضغط
خطوط أنابيب داخل الموقع
خطوط نقل كيماويات (أملاح، أحماض، كيماويات أخرى)

2. التصنيف والتسمية

تُصنَّف الأنابيب حسب الغرض:

الرمز	النوع	التطبيق
NK	Tubing	إنتاج أسفل البئر
O	Casing	غلاف البئر
L	Line Pipe	خطوط أنابيب سطحية

اصطلاح التسمية: ACPT_XXX_DyX_PyX_XXXX_X — يشفّر العلامة التجارية والغرض والقطر الداخلي وتصنيف الضغط ونوع اللولب ونوع الوصل والمصلّب ورقم الصنف.

مثال: ACPT_NK_Dy2.43"_Py10.3_2-7/8"M_AP — أنبوب إنتاج، قطر داخلي 2.43 بوصة، 10.3 MPa، وصلة لولب 8RD، مصلّب أميني عطري.

3. المتطلبات التقنية الأساسية

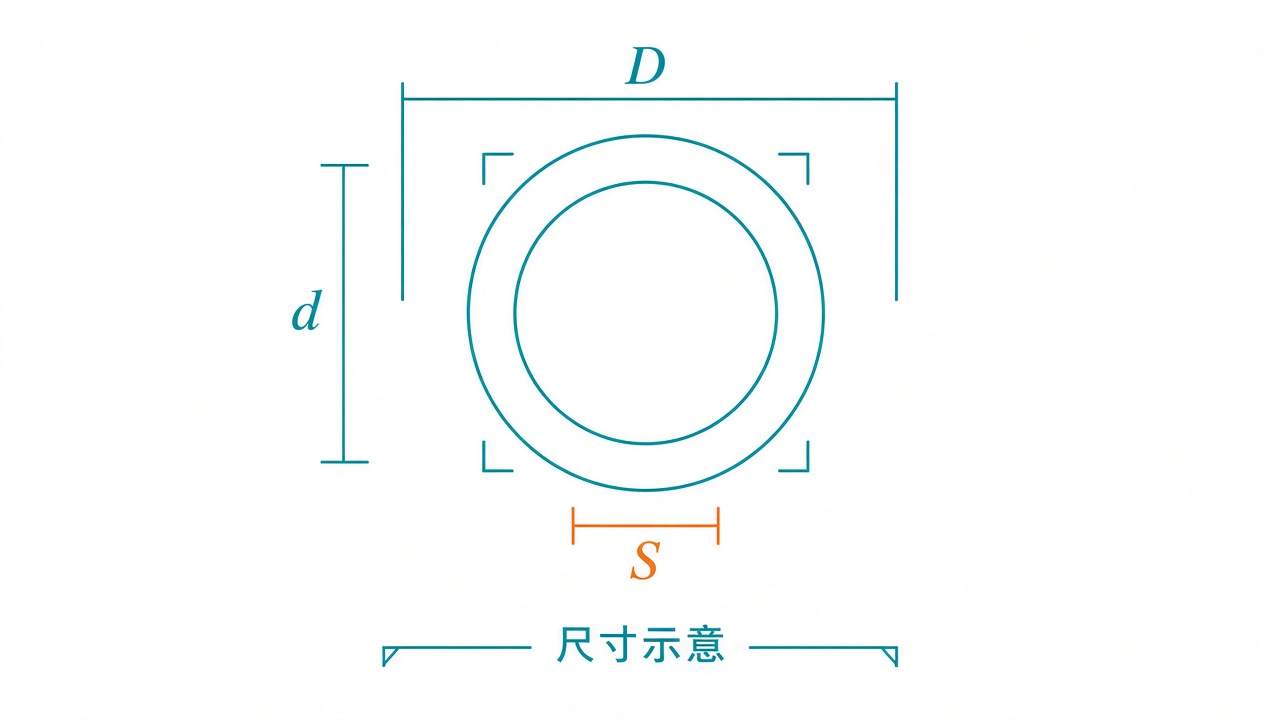

يتراوح القطر الداخلي من 50 إلى 300 مم، والطول حتى 9,420 مم.

معيار الاختيار الحاسم هو نظام المصلّبات الثلاثة:

نوع المصلّب	أقصى درجة حرارة	أقصى ضغط	أدنى درجة حرارة
أمين عطري	100°C	17.2 MPa	نقطة تجمّد الوسط
أمين أليفاتي	93°C	27.6 MPa	نقطة تجمّد الوسط
أنهيدريد	65°C	20.7 MPa	نقطة تجمّد الوسط

أنواع الوصل: لولب 8RD مدبّب ذاتي الإحكام (إلزامي لأنابيب الإنتاج) ووصلة ميكانيكية 2-4RD + حلقة O.

4. نظام التجهيزات

تغطي المواصفة المرجعية SP 2296-002-30372160-2016: أكواع (90°–11.25°)، وصلات T متساوية ومختزلة، جِلب، حلمات، تجهيزات اختزال، وشفاه معيارية ANSI.

5. المواءمة مع المعايير الدولية

قسم TU 2296	المعيار المرجعي
تصميم اللولب	API Spec 5B (8RD)
تصميم المنتج	API Spec 15HR
المتطلبات العامة	GOST R 53201-2008

6. الخلاصات الرئيسية

ثلاثة خيارات مصلّب تغطي 65°C–100°C، حتى 27.6 MPa
لولب 8RD المدبّب هو وصلة أنابيب الإنتاج الإلزامية
تسمية منظّمة تشفّر جميع المعاملات التقنية في رقم القطعة
تخصيص وسائط كيميائية متاح وفق دليل التشغيل

مقالات ذات صلة:

المراجع: TU 2296-001-30372160-2016, GOST R 53201-2008, API Spec 15HR, API Spec 5B

الكاتب: Simon Su | فحص الأنابيب المركّبة | LEISA.COM | info@leisa.com
