API 15LR لأنابيب الألياف الزجاجية منخفضة الضغط: لماذا ما زال معيار 2001 يحكم في 2026
مواصفة مُقلَّل من شأنها
في عائلة API 15، يحظى API 15HR (أنابيب الألياف الزجاجية عالية الضغط) بالأضواء — تصنيفات ضغط أعلى، لوالب 8RD مدبّبة، وترخيص API Monogram. أما شقيقه API 15LR فيخدم بهدوء منذ نشر طبعته السابعة عام 2001، ويعمل الآن ربع قرن مع جدل ضئيل بصورة ملحوظة.
لكن تجوّل في أي محطة معالجة مياه حقلية، أو شبكة حقن، أو حلقة تجميع منخفضة الضغط، فيتضح أمر واحد: بحسب إجمالي الطول المركّب، تفوق أنابيب الألياف الزجاجية منخفضة الضغط بكثير الأنابيب عالية الضغط. وهذا وحده يجعل قراءة API 15LR بعناية أمرًا يستحق العناء.
تفكّك هذه المقالة المتطلبات الأساسية للمواصفة ومنطق التصميم ومعايير القبول من المبادئ الأولى.
النطاق: ما الذي يُعد «ضغطًا منخفضًا»؟
API 15LR — رسميًا Specification for Low-Pressure Fiberglass Line Pipe — يحدّد غلافه الهندسي بوضوح:
| المعامل | الحد |
|---|---|
| الضغط المصنّف | حتى 6.9 MPa (1,000 psi) |
| نطاق القطر | من 25 مم إلى 600 مم (1 بوصة إلى 24 بوصة) |
| درجة الحرارة | تُحدَّد بواسطة Tg نظام الراتنج والبيئة الكيميائية |
| وسائط الخدمة | النفط الخام، الغاز الطبيعي، المياه المنتَجة، مياه الحقن، كيماويات حقول النفط غير الخطرة |
قوة المواصفة فيما لا تفرضه: لا تفرض راتنجًا محددًا، ولا ليفًا محددًا، ولا زاوية لف محددة. تفرض فقط الأداء الذي يجب أن يحققه المنتج النهائي. للمصنّعين حرية اختيار بوليستر أورثوفثاليك، أو أيزوفثاليك، أو فينيل إستر، أو إيبوكسي — بشرط اجتياز مجموعة اختبارات التأهيل الكاملة.
تصنيف المنتجات: الضغط ودرجة الحرارة
ينظّم API 15LR المنتجات على محورين: فئة الضغط وفئة درجة الحرارة.
تصنيفات الضغط المعيارية
| فئة الضغط (psi) | MPa | التطبيق النموذجي |
|---|---|---|
| 50 | 0.34 | صرف بالجاذبية، نقل كيماويات غير مضغوط |
| 100 | 0.69 | مياه حقن منخفضة الضغط |
| 150 | 1.03 | حقن مياه عام |
| 200 | 1.38 | حلقات تجميع منخفضة الضغط |
| 250 | 1.72 | خطوط حقن رئيسية قياسية |
| 300 | 2.07 | تجميع متوسط الضغط |
| 500 | 3.45 | حقن عالي الضغط |
| 750 | 5.17 | أنظمة نقل متطلّبة |
| 1,000 | 6.89 | الحد الأعلى للمواصفة |

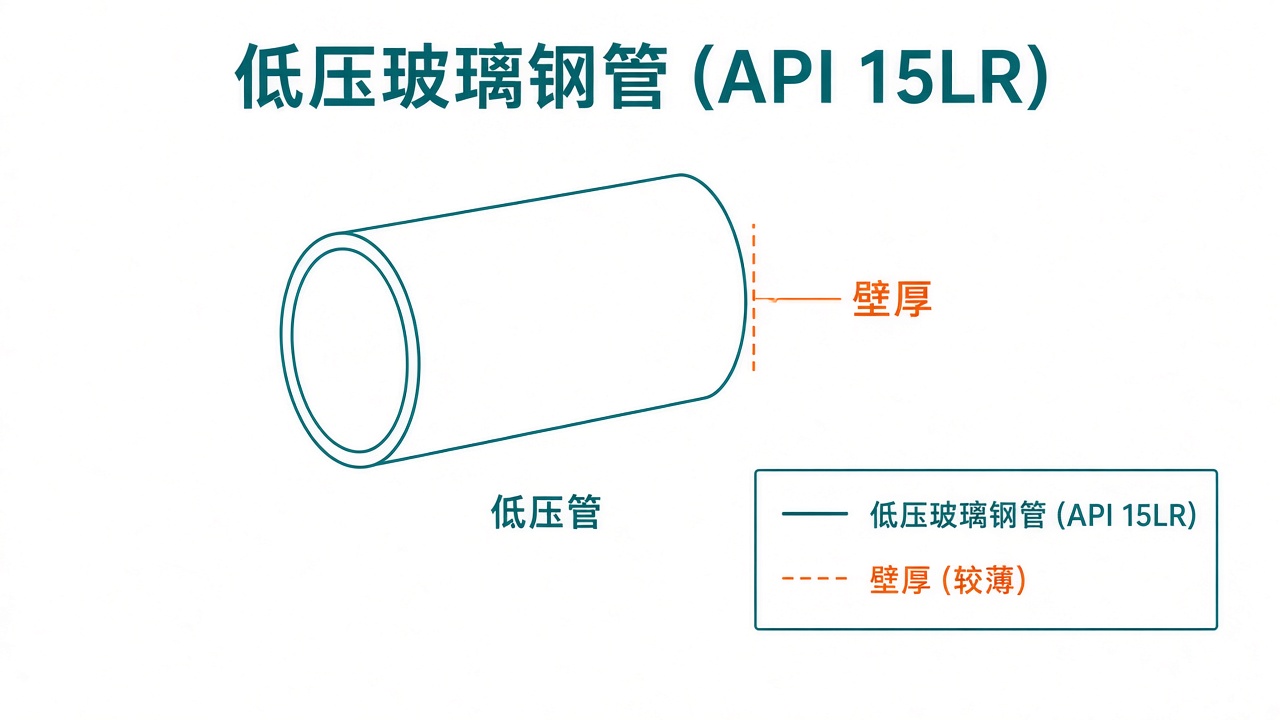

كل فئة ضغط تقابل مجموعة سمك جدار أدنى، مشتقة عبر منهجية أساس التصميم الهيدروستاتيكي (HDB).
أساس التصميم الهيدروستاتيكي (HDB)
هذا هو المفهوم الهندسي المركزي في API 15LR. يُعرَّف HDB بأنه: أقصى إجهاد محيطي يمكن أن يتحمّله الأنبوب باستمرار لمدة 100,000 ساعة (حوالي 11.4 سنة) في ماء نقي عند 23°C.
HDB ليس تقديرًا — يجب تحديده عبر الاختبار الهيدروستاتيكي طويل الأمد ASTM D2992 Procedure B، والذي يتطلب:
- 18 عيّنة اختبار كحد أدنى
- 10,000 ساعة اختبار كحد أدنى
- استقراء بالانحدار الخطي إلى 100,000 ساعة
- تقييم HDB عند 23°C وعند أقصى درجة حرارة تصميم
في الخدمة، تُقسَم قيمة HDB على عامل الخدمة للحصول على إجهاد التصميم المسموح. يحدّد API 15LR عامل خدمة قدره 0.5 (مكافئ لمعامل أمان 2.0) — أي حتى لو كان HDB = 25 MPa، يُحدَّ إجهاد التصميم عند 12.5 MPa.
اختبارات التأهيل: ما الذي يقف فعليًا خلف الشهادة
نظام اختبارات التأهيل هو الجزء الأكثر إهمالًا والأكثر أهمية في API 15LR. أي مصنّع يدّعي الامتثال يجب أن يُكمل جميع ما يلي ويقدّم التقارير:
المجموعة 1: الخواص الميكانيكية قصيرة الأمد
| الاختبار | المعيار المرجعي | ما يقيسه |
|---|---|---|
| قوة الشد الحلقي | ASTM D2290 | سعة الحمل المحيطي القصوى |
| قوة الشد المحوري | ASTM D2105 | سعة الحمل المحوري القصوى |
| معامل الشد المحوري | ASTM D2105 | الصلابة للتصميم الإنشائي |
| صلابة التحميل الخارجي باللوح المتوازي | ASTM D2412 | مقاومة تشوّه الأنبوب المدفون |
| ضغط الانفجار قصير الأمد | ASTM D1599 | التحقق من هامش الأمان |
المجموعة 2: الأداء طويل الأمد والمتانة
| الاختبار | المعيار المرجعي | ما يقيسه |
|---|---|---|
| القوة الهيدروستاتيكية طويلة الأمد (HDB) | ASTM D2992 B | أساس التصميم لـ 100,000 ساعة |
| اختبار التآكل بالانفعال | ASTM D3681 | المقاومة الكيميائية تحت انفعال مستمر في بيئات حمضية/قلوية |
المجموعة 3: الخواص الفيزيائية والكيميائية
| الاختبار | المعيار المرجعي | ما يقيسه |
|---|---|---|
| درجة حرارة الانتقال الزجاجي Tg | DSC (ISO 11357) | درجة التصلب + سقف درجة الحرارة |
| محتوى الراتنج / الفقد بالاشتعال | ASTM D2584 | نسبة الزجاج إلى الراتنج |
| صلابة باركول | ASTM D2583 | فحص سريع للتصلب |
| الفحص الأبعادي | ASTM D3567 | القطر الخارجي، سمك الجدار، الاستدارة، الطول |
نقطة حاسمة: يُجرى اختبار التأهيل مرة واحدة — لكن يجب تكراره كلما تغيّر تصميم المنتج أو نظام المواد أو عملية التصنيع. إذا غيّر المورّد مورّد الراتنج، أو زوايا اللف، أو نقل الإنتاج، ينبغي إعادة تشغيل مجموعة التأهيل كاملة.
اختبار قبول الدفعة: ما يجب أن تجتازه كل دفعة إنتاج
بخلاف اختبارات التأهيل، تنطبق اختبارات القبول على كل دفعة إنتاج. الحد الأدنى لمتطلبات API 15LR يشمل:
- فحص بصري بنسبة 100% — الأسطح الداخلية والخارجية. لا يُسمح ببقع جافة، أو تفكيك طبقات، أو فراغات، أو شوائب غريبة، أو حزم ألياف غير مبلّلة.
- فحوصات أبعاد — عيّنة من الدفعة. يجب أن يقع القطر الخارجي وسمك الجدار والاستدارة وتربيع الطرف ضمن التسامح.
- صلابة باركول — عيّنة من الدفعة. مؤشر سريع لدرجة التصلب.
- اختبار الانفجار قصير الأمد — أنبوب واحد على الأقل لكل دفعة. يجب أن يتجاوز ضغط الانفجار مضاعفًا محددًا (عادة 4×) من الضغط المصنّف.
- اختبار إثبات هيدروستاتيكي بنسبة 100% — كل أنبوب على حدة، عند 1.5× الضغط المصنّف، لمدة دقيقتين على الأقل. لا تسرّب، لا نضح، لا ضباب، لا ضرر إنشائي.
البند 5 ذو أهمية خاصة: يُطبَّق على 100% من الإنتاج. إذا كان الأنبوب الذي تستلمه يفتقر إلى سجل اختبار هيدروستاتيكي 1.5×، فهو لا يمتثل لـ API 15LR.
أنظمة الوصل: تصميم عملي لخدمة الضغط المنخفض
بخلاف API 15HR الذي يفرض لوالب 8RD مدبّبة ذاتية الإحكام للأنابيب، يتّخذ API 15LR نهجًا أكثر مرونة للوصلات:
- جرس ومسمار، ربط لاصق — الأكثر شيوعًا للضغط المنخفض، مناسب لأقطار ≤ 12 بوصة.
- لحام طرفي وتغليف (butt-and-wrap) — وصلة صفائحية تُصنع ميدانيًا، مثالية للأقطار الكبيرة والتجهيزات غير القياسية.
- وصلة ميكانيكية — وصلات ميكانيكية بحلقات O أو مانع تسرب مرن، تمكّن التجميع الميداني السريع.
- وصلات شفاهية — للواجهات مع الصمامات والمعدات.
متطلب القوة العام: يجب ألا تقل قوة الشد المحوري للوصلة عن 50% من قوة الشد المحوري لجسم الأنبوب. هذا هو الحد الأدنى.
لماذا يبقى معيار 2001 صالحًا في 2026؟
الإجابة مباشرة: فيزياء أنابيب FRP منخفضة الضغط لم تتغيّر.
الألياف الزجاجية ما زالت E-glass. الراتنجات ما زالت بوليستر أورثوفثاليك/أيزوفثاليك وإيبوكسي. اللف الخيطي والسباكة بالطرد المركزي ما زالا عمليتي التصنيع الأساسيتين. يحكم API 15LR فئة منتجات صناعية ناضجة لم تشهد مبادئها الأساسية تغييرًا جذريًا يستدعي إعادة كتابة كاملة على مدى 25 عامًا.
هذا لا يعني تجاهل حداثة الإصدار. أعادت API تأكيد الطبعة السابعة في 2026 (R2026)، أي أن اللجنة التقنية راجعت النص الكامل ولم تجد حاجة لمراجعة تقنية. إذا ادّعى مورّدك الامتثال لـ API 15LR دون أن يقدّم تقرير اختبار التأهيل الكامل — مهما بدت شهادته مصقولة — فقد تواجه فجوة امتثال.
إرشاد عملي للمشتريات وفحص الاستلام
استنادًا إلى المبادئ الأولى، إليك أعلى ثلاث توصيات لإشارة من LEISA:
1. اطلب تقرير HDB، وليس الشهادة فقط. قد تسرد الشهادة أرقام المعايير المجتازة فحسب. يحتوي تقرير HDB على بيانات الاختبار الفعلية ومنحنيات الاستقراء وتحليل أنماط الفشل. وهذا ما يتطلبه الحكم الهندسي.
2. تحقّق من صحة سجل الاختبار الهيدروستاتيكي 1.5×. للأنبوب منخفض الضغط، 1.5× الضغط المصنّف عادة بضعة MPa فقط — تكلفة إجراء هذا الاختبار داخل المصنع زهيدة. لا عذر لعدم اختبار 100% من الإنتاج. السجلات الناقصة تساوي مراقبة جودة ناقصة.
3. انتبه لبيانات اختبار التآكل بالانفعال. يحاكي ASTM D3681 أنبوبًا معرّضًا لوسائط كيميائية وهو تحت تشوّه انحناء — وهو بالضبط نمط الفشل الأكثر شيوعًا لخطوط الأنابيب المدفونة. إذا رفض مورّد تقديم بيانات المقاومة الكيميائية، فهذه علامة تحذير حمراء.
